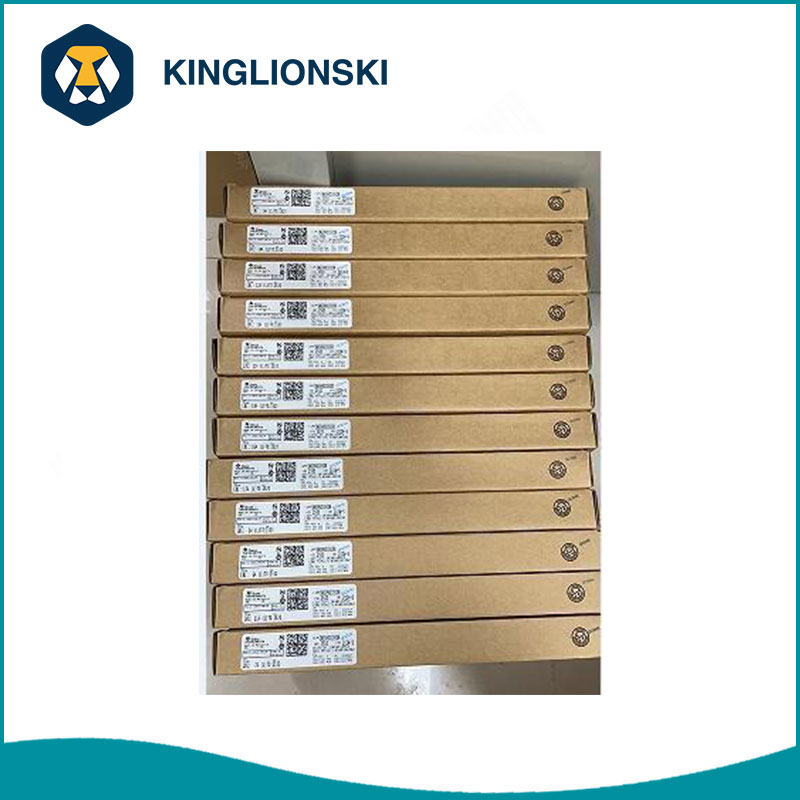

Elektronske komponente TPD5S115YFFR Texas Instrument

Kitajske TPD5S115YFFR Texas Instrument elektronske komponente na zalogi. TPD5S115YFFR pripada podjetju Texas Instruments(TI). TPD5S115 je integrirana vmesniška rešitev, ki pokriva potrebe različic HDMI 2.0, 1.4 in 1.3 za upravljanje napajalne napetosti in prevajanje nivoja nadzorne linije. Na napajalni liniji ima pretvornik DC-DC, ki interno napajanje prevzame iz 2,3 V na 5,5 V, na konektor pa oddaja regulirano in tokovno omejeno napetost 5 V. Gonilniki podpirajo prevajanje ravni na linijah HPD, ECE, SCL in SDA v obeh smereh prenosa. Poleg tega funkcija pospeševanja časa vzpona pomaga zmanjšati visoko kapacitivno obremenitev na strani kabla. Vsak kanal ima robustno ESD zaščito z ±14-kV kontaktom in ±16-kV zračno režo IEC61000 4-2.

Naprava TPD5S115 je integrirana rešitev spremljevalnega čipa HDMI. Naprava zagotavlja reguliran 5-V izhod (5VOUT) za vir napajanja HDMI. Regulirani 5-V izhod dovaja do 55 mA sprejemniku HDMI s funkcijo omejevanja toka. TPD5S115 ima dva krmilna signala: EN in LS_OE.

Obstajajo tri neinvertirajoča dvosmerna vezja za prevajanje napetostnega nivoja za linije SDA, SCL in CEC. Vsak ima skupno napajalno vodilo (VCCA) na strani A od 1,1 V do 3,6 V. TPD5S115 presega raven zaščite pred ESD IEC61000-4-2 (raven 4). Ta naprava ima prihranek prostora, 1,72 mm × 1,72 mm, paket YFF z razmikom 0,4 mm.

Lastnosti izdelka

Vrsta	Glavne značilnosti izdelka
TPD5S115YFFR	Ustreza testom skladnosti HDMI brez kakršnih koli Zunanje komponente
	Podpira HDMI 2.0, HDMI 1.4 in HDMI 1.3 Standardi
	Ujema se s preslikavo pinov priključka HDMI
	IEC 61000-4-2 (Raven 4) Sistemska raven ESD Skladnost

Uporaba izdelka

Ustreza testom skladnosti HDMI brez kakršnih koli
Set-top boxi
televizorji
Pametni telefoni
Digitalne kamere
Prenosne igralne konzole
Digitalni fotoaparati
